礦用管道掛鉤—鑫創未來專門打造的一種高承載上開口雙鋼板管路掛鉤
一、設備使用條件
煤礦井下環境
二、材料名稱規格
產品名稱：礦用電纜掛鉤（管道掛鉤）
材料名稱： 鋼板（3mm）+PVC+阻燃劑+抗靜電劑+穩定劑等
規格：GL-PVC/ST80/100/120/160/170/200/220
三、技術要求
1、功能描述
1.1用于吊掛礦井管道裝置，掛鉤上端敞開口端進行固定，掛鉤底部可以連接，連接使用掛鉤專用連接銷軸，銷軸口留有開口，方便插入開口銷；掛好掛鉤后，把相應的管道放入掛鉤鉤體，起到固定管道的作用，給井下的安裝帶來簡便，同時使管道安全、整潔、美觀。
1.2掛鉤垂直吊掛，可組合連接多個同一型號或不同型號的掛鉤，即使新工人也可以吊掛標準，節約工人勞動時間，減輕勞動強度，可以作為管道領域的標準化掛鉤。
節約材料，所用掛鉤可以反復使用，完全替代鐵制掛鉤不方便的特點，符合節能減排的要求。
2,產品特點:
（1）阻燃、抗靜電--掛鉤的抗靜電及阻燃成分均勻分布在掛鉤本體內，因而抗靜電及阻燃性能指標不會因使用時間而受到影響，抗靜電及阻燃性能均符合煤礦行業標準，適合于井下易燃、易爆的工作場所。

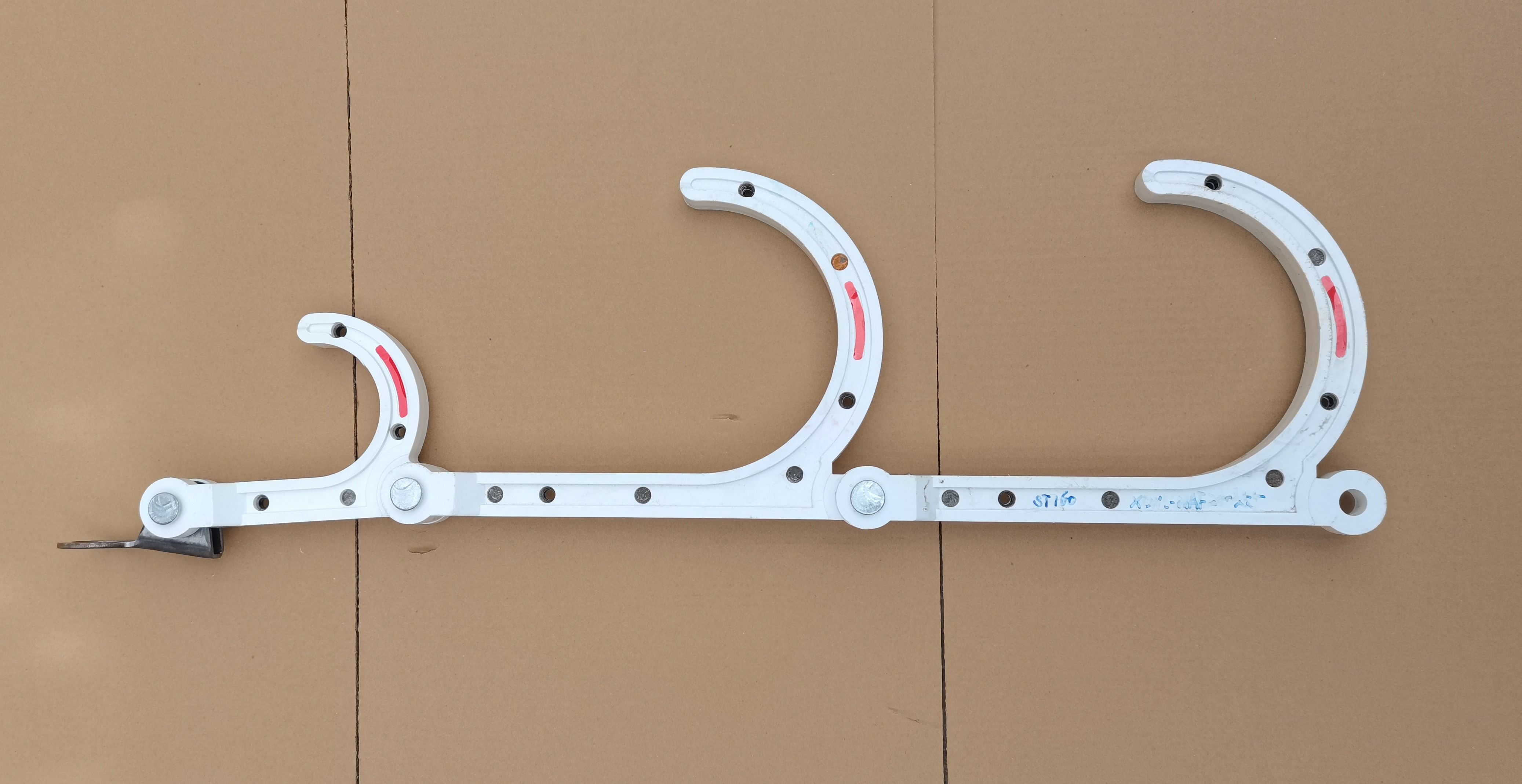

（2）承重大,強度高—鑫創未來塑鋼管道掛鉤是國家專利權產品, 礦用電纜掛鉤（塑鋼管道掛鉤）上端為敞開口連接頭（固定頭），另一頭為掛鉤部分，內置鋼板為雙層鋼板（3mm/單層），且雙層鋼板敞開口連接體部分必須為固定一體的形狀，這樣掛鉤再多連接受力時不會因敞開口受力而使得掛鉤體開裂引發事故，鋼板外頭包塑PVC材料，掛鉤規格根據所掛管道直徑來確定;在研發設計時把承重放在重中之重進行開發,其承重獨特性在市場常規產品基礎上增強1倍以上的承重量。
（3）穩定性好—通過力學計算出最佳平衡性，通過設計把井下的煤壁不平整現象讓水管或電纜線不穩定的情況給合理規避掉,防止由于不穩定帶來的安全隱患,使產品在使用中達到良好穩定性。
（4）質輕、安裝方便--掛鉤密度小、重量輕、成本低、運輸、安裝方便，用在井下安裝時不僅能降低工人勞動強度，提高工作效率，而且工程綜合造價低。
（5）易于識別、警示性明顯—在掛鉤上面貼有反光標志，讓工作者在礦井有限空間得到有效的辨識，提高安全性。
（6）美觀、規范、標準化礦井的選擇—整齊劃一的產品外觀讓安裝完成后的礦井隧道達到規范，美觀的效果。
（7）抗老化、耐腐蝕--掛鉤抗老化性能好，不易脆化，具有良好的韌性，吸收沖擊力。
（8）使用壽命長--在正常條件下使用，壽命可達到50年。
3、技術要求
3.1礦用電纜掛鉤（塑鋼管道掛鉤）上端為敞開口連接頭（固定頭），另一頭為掛鉤部分，內置鋼板為雙層鋼板（3mm/單層），且雙層鋼板敞開口連接體部分必須為固定一體的形狀，這樣掛鉤再多連接受力時不會因敞開口受力而使得掛鉤體開裂引發事故，鋼板外頭包塑PVC材料，掛鉤尺寸為掛鉤內徑為81.3mm，掛鉤整體長度為204±2mm，寬度為126±1mm。
3.2掛鉤承重350KG.
3.3掛桿承重5500N
3.4掛鉤阻燃性能（秒）：
（1）、有焰燃燒時間(平均值)≤3s
（2）、有焰燃燒時間(最大值)≤10s
（3）、無焰燃燒時間(平均值)≤3s
3.5抗靜電性能：掛鉤表面電阻(抗靜電值)應不大于3X108
3.6制作掛鉤的材料用鋼板（3mm厚）外包PVC材料。
4、使用說明：
根據管道的外徑尺寸選擇合適的塑鋼管道掛鉤，每1.5-2米為一個懸掛間距，采用專門螺栓把塑鋼管道掛鉤串聯后，在巷道側壁上用鋼絲繩扣或管道固定扣安裝好即可使用
5、用途/應用領域：
以往的井下管道固定方式通常是角鐵焊制的鐵架或鋼筋焊制的鋼筋構，外觀粗苯，安裝繁瑣，易銹蝕，更換不方便，使用成本高。塑鋼管道掛鉤使塑料與雙鋼制龍骨相結合，外形美觀，承重大，不生銹老化，不腐蝕，耐酸堿，使用壽命長，可反復使用，替換簡單，極大降低了勞動強度，成本低，適合井下標準化建設，可完全替換傳統的角鐵和鋼筋化掛鉤。
